Датчик-реле уровня жидкости РИЗУР ДРУ-1ПМ предназначен для контроля уровня воды, дизельного топлива, масла, а также других жидкостей с динамической вязкостью не более 2,4 Пас и плотностью не менее 0,8 г/см³, не агрессивных по отношению к стали 12Х18Н10Т.
РИЗУР ДРУ-1ПМ применяется в устройствах автоматики, системах автоматического контроля, регулирования и управления технологическими процессами во многих отраслях промышленности. Прибор преобразует в выходной сигнал (типа «сухой контакт) достижение контролируемой средой точки контроля.
Степень защиты датчика-реле РИЗУР ДРУ-1ПМ от проникновения твердых предметов и воды (по ГОСТ 14254 «Степень защиты, обеспечиваемая оболочками») IP54 или IP67.
РИЗУР ДРУ-1ПМ устанавливаются на системах и емкостях — горизонтально. Минимальная температура окружающей среды при эксплуатации датчика-реле — минус 50 °С, максимальная — плюс 60 °С. Сигнализатор имеет несколько вариантов исполнений и выпускается с видом взрывозащиты 0 Ex ia IIC T6…T3 Ga X для применения в устройствах, где возможно образование взрывоопасных смесей, так и без взрывозащиты.
Датчики-реле являются несамовоспламеняющимся, не поддерживают и не вызывают горение.
Технические характеристики
|
Материал, контактирующий с рабочей средой |
12Х18Н10Т |
|
Выходной сигнал |
«сухой контакт» |
|
Дифференциал |
не более 25 мм |
|
Электропрочность изоляции |
не менее 1500 В |
|
Вид взрывозащиты |
0 Ex ia IIC T6…T3 Ga X, |
|
Степень защиты |
IP54, IP67 |
|
Климатическое исполнение |
УХЛ 1 |
|
Температура окружающей среды при эксплуатации, °С |
-60...+60 |
|
Относительная влажность воздуха при температуре 35+/-2 °С |
98 % |
|
Контролируемая жидкость |
Параметры контролируемой жидкости |
|||
|
|
Рабочее избыточное |
Вязкость динамическая, Па•с |
Плотность, г/см³ |
|
|
Вода, вода с хромпиком |
+6...+105 |
0,8 (8) |
2,4 |
0,8...1,2 |
|
Дизельное топливо |
-50...+60 |
|||
|
Авиационное топливо |
+6...+150 |
|||
|
Другие жидкости |
-50...+160 |
|||
|
Электрическая нагрузка на контакты выходного реле датчика-реле |
||||
|
Коммутируемый ток |
Максимальная коммутируемая мощность, В*А |
|||
|
Напряжение, В |
Сила тока, А |
Род тока |
||
|
От 3 до 30 |
От 0,5 до 4,0 |
постоянный |
активная |
70 |
|
От 3 до 30 |
От 0,5 до 2,0 |
постоянный |
индуктивная, t < 0,015 c |
|
|
До 250 |
До 2,0 |
переменный, 50 Гц |
индуктивная, cos φ > 0.5 |
300 |
|
До 250 |
До 3,0 |
переменный, 50 Гц |
активная |
|
Устройство и принцип работы

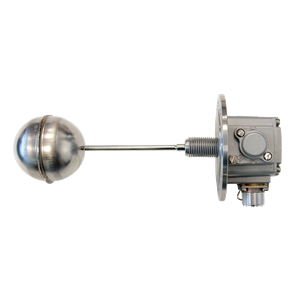

Датчик-реле РИЗУР ДРУ-1ПМ представляет собой моноблочную конструкцию и состоит из корпуса (с крышками), на который крепится штепсельный разъем, внутри корпуса расположены микропереключатель; поплавка, фланца и сильфона, приваренного к фланцу; стопорного устройства, обеспечивающего фиксацию поплавка при транспортировке %; для уплотнения корпуса с крышками и фланцем, а также соединения разъема с корпусом используются прокладки.
Принцип работы датчика-реле основан на изменении положения поплавка под воздействием выталкивающей силы контролируемой среды. Поплавок при своем перемещении рычагом воздействует на переключатель, включенный в электрические цепи сигнальных и пусковых устройств.
