Сигнализаторы уровня и наличия среды ультразвуковые серии РИЗУР-900 предназначены для контроля уровня жидкостей в открытых или закрытых, в том числе, находящихся под давлением емкостях в технологических установках промышленных объектов химической, нефтехимической, фармацевтической, пищевой и других отраслях промышленности.
Также могут использоваться в качестве индикатора наличия (отсутствия) жидкости в контролируемом объеме на заранее заданной высоте емкости.
Контролируемые жидкости: вода, нефтепродукты, масла и другие жидкости.
Область применения
Сигнализаторы РИЗУР-900 производства ООО "НПО РИЗУР" могут использоваться в системах автоматического контроля, регулирования и управления технологическими объектами, в других устройствах автоматики. Могут применяться в системах очистки и фильтрования, в резервуарах для охлаждающих и смазывающих жидкостей, в системах защиты насосов, а также в пищевой промышленности в контакте с пищевыми продуктами.
 |
 |
Технические характеристики
|
Температура рабочей среды, °С |
-196...+500 |
|
Давление рабочей среды, МПа |
6,0; 10,0; 16,0; 25,0; 35,0; 45,0 |
|
Вязкость рабочей среды, Па-с |
до 10 |
|
Минимальная плотность рабочей среды, кг/м3 |
300 |
|
Погрешность, мм, не более |
2 |
|
Количество точек срабатывания |
до 8 |
|
Задержка срабатывания, с |
1,0; 3,0; 10,0; 30,0 |
|
Напряжение питания, постоянный ток |
24 В или по стандарту «Namur» |
|
Потребляемый ток, мА, не более |
20 |
|
Температура окружающей среды, °С |
-60...+60 |
|
Степень защиты корпуса |
IP67, IP67, IP68 (по специальному заказу) |
|
Маркировка взрывозащиты |
0Ex ia IIC T6... T5 Ga X |
|
Ориентация прибора в пространстве при монтаже на объекте |
произвольная |
|
Материал сигнализатора контактирующий с контролируемой средой |
12Х18Н10Т (по заказу возможно иное) |
|
Количество кабельных вводов |
1 или 2 (определяется при заказе] |
|
Средний срок службы, лет |
20 |
Варианты выходного сигнала
При пересечении контролируемой жидкостью заданного уровня сигнализаторы осуществляют выдачу различных типов сигналов - «сухой контакт», «токовая петля», «Namur».
В версии с выходным сигналом "сухой контакт" сигнализатор оснащается двумя релейными выходными сигналами. В режиме SPDT одно реле срабатывает по уровню жидкости, а второе по наличию налипания, наличию ошибок самодиагностики или пропадания питания. В режиме DPDT оба реле срабатывают по уровню жидкости. В обоих режимах индикация налипания осуществляется подачей цветового сигнала светодиодным индикатором.

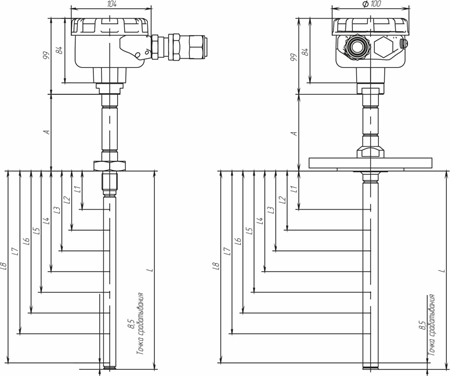

Габаритные размеры:
-60... +150 °С - 100 мм
-60... +250 °С - 200 мм
-196... +350 °С -250 мм
-196... +500 °С - 300 мм
Один сигнализатор Ризур-900 может контролировать до 8 точек уровня среды. Для жесткого чувствительного элемента (ЧЭ) максимальная длина составляет 6 000 мм, для гибкого - до 20 м
Жесткий чувствительный элемент изготавливается из нержавеющей стали различных марок, фторопласта (для агрессивных сред) или специальных материалов по требованию заказчика. Гибкий чувствительный элемент изготавливается из комбинированных материалов.
Примеры монтажа
Существует несколько вариантов монтажа ультразвукового сигнализатора РИЗУР-900: установка сбоку или наверху сосуда, в выпускной линии, успокоительной трубе и т. д.
