Клапаны газовые КМГ с ручным взводом фланцевого исполнения (алюминиевый корпус) DN 40 – DN 100.

---

Клапаны с ручным взводом применяются в качестве отсечных клапанов на вводных газопроводах систем газоснабжения и котельных. При отсутствии напряжения клапан закрыт. Открытое состояние поддерживается при наличии напряжения и взведенном штоке. При работе клапана с сигнализаторами загазованности, после того, как произошла утечка газа и/или недопустимое отклонение нормы СО, контакты реле сигнализатора размыкаются, клапан обесточивается и перекрывает подачу газа.

---

Сертифицированы в соответствии с требованиями Технических Регламентов Таможенного Союза

---

Герметичность затвора по классу А ГОСТ 9544-93.
Быстро закрывающиеся (время менее 1 сек.).
С патрубками для присоединения приборов и импульсных газопроводов ( G ¼”) (по заказу).
Клапаны на давление 600 КПа (6 Bar) снабжены двойным затвором, что облегчает открытие и делает ненужным наличие байпасного трубопровода.

---

Варианты исполнения

Без индекса - Клапан газовый электромагнитный с ручным взводом для применения в качестве запорного органа.

С индексом «К» - Клапан газовый электромагнитный с ручным взводом для применения.

в качестве запорного органа с датчиком положения на основе концевого микропереключателя.

---

Основные технические характеристики

Рабочая среда	природный газ по ГОСТ 5542-2014 , воздух по ГОСТ 17433-80
Рабочее положение Категория размещения и диапазон рабочих температур	на горизонтальном или вертикальном трубопроводе с отклонением +/– 150 У 3.1 от – 300С до + 600С (стандартно) У2 от – 450С до + 600С (по заказу)
Напряжение сети электропитания	220 V +10% – 15% 50 Гц
Степень электрозащиты	IP 54
Время открытия и закрытия	менее 1 с.





---

Датчики положения

---



Клапаны могут быть укомплектованы датчиком положения, который размещается на боковой поверхности направляющей втулки в верхней части клапана. В качестве датчиков применяются концевые микровыключатели. Датчики имеют заводскую настройку положения срабатывания.





       Технические характеристики

Набор контактов	1НЗ + НО 2 полюса
Номинальное рабочее напряжение	240 В
Максимальный рабочий ток	3 А
Степень защиты	IP 67
Присоединение	Кабель 5х0,75 мм2

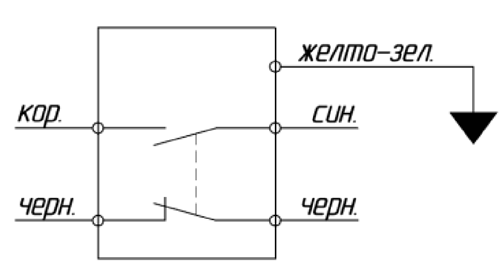

Схема соединений датчика

---

Пример обозначения при заказе и схема электрических соединений клапана
