Блоки клапанные (далее также: БКН, клапанные блоки) предназначены для подключения датчиков избыточного, абсолютного, вакуумметрического давления, давления-разрежения к измерительным линиям в системах автоматического контроля, регулирования и управления технологическими процессами.
Конструктивные особенности клапанных блоков позволяют выполнять дополнительные операции: БКН1 – дренажировать импульсную линию; БКН2 – дренажировать импульсную линию или подключать контрольное и метрологическое оборудование. Модели БКН после специальной очистки «омываемых» деталей получают обозначение «К» и могут работать на газообразном кислороде.
Материалы, контактирующие с рабочей средой: сталь 12Х18Н10Т, сталь 14Х17Н2 ГОСТ
5632, фторопласт 4ПН ГОСТ 10007.
Допускаемое давление рабочей среды до 69 МПа.
Диапазон температур рабочей среды: от - 60˚ до + 400˚С.
Предельные значения температур окружающего воздуха при эксплуатации -50…+70°С.
Класс герметичности А по ГОСТ 9544-93.
|
Клапанный блок БКН1-08Одновентильный. Корпус ст. 12Х18Н10Т. Резьба к процессу М20х1,5наруж., к прибору внутр. М20х1,5, под плоский ниппель. Дренаж/контроль - пробка. Ру=40 МПа, класс герметичности А.
|
|
|
Клапанный блок БКН1-10Рабочая среда - жидкость, пар, газ, газообразный кислород; P раб. до 40 МПа, tраб. от -60 до +150С
|
|
|
Клапанный блок БКН2-08Рабочая среда - жидкость, пар, газ, газообразный кислород; P раб. до 40 МПа, tраб. от -60 до +150С
|
|
|
Клапанный блок БКН2-10Рабочая среда - жидкость, пар, газ, газообразный кислород; P раб. до 40 МПа, tраб. от -60 до +150С
|
|
|
Артикул: стоимость уточняйте
Клапанный блок 0106 MТ2-2Рабочая среда - жидкость, пар, газ, газообразный кислород; P раб. до 40 МПа, tраб. от -60 до +170С
|
|
|
Клапанный блок Е12 50 02Клапанные блоки серии Е одно, двухвентильные для подключения датчиков избыточного, абсолютного, вакуумметрического давления, давления-разряжения Метран-150, -22, -55, Сапфир, АИР
|
|
|
Клапанный блок Е22 50 02Рабочая среда - жидкость, пар, газ, газообразный кислород; P раб. до 40 МПа, tраб. от -60 до +170С
|
|
|
Клапанный блок Е21 11 02Рабочая среда - жидкость, пар, газ, газообразный кислород; P раб. до 40 МПа, tраб. от -60 до +170С
|
|
|
Клапанный блок 0104 M T 3 2 F 1 1 VC D5 2 L4Рабочая среда - жидкость, пар, газ, газообразный кислород; P раб. до 40 МПа, t раб. среды. от -60 до +450С
|
|
|
Клапанный блок А30 02 М20Рабочая среда - жидкость, пар, газ, газообразный кислород; P раб. до 40 МПа, t раб. среды. от -60 до +450С
|
|
|
Клапанный блок А31 05 НРабочая среда - жидкость, пар, газ, газообразный кислород; P раб. до 40 МПа, t раб. среды. от -60 до +450С
|
|
|
Клапанный блок В-05ДОдновентильный, корпус из нж.стали 12Х18Н10Т. Резьба к процессу нар. М20х1,5, резьба к прибору внутр. М20х1,5. Дренаж/контроль - пробка. Ру=40 МПа, класс герметичности А.
|
|

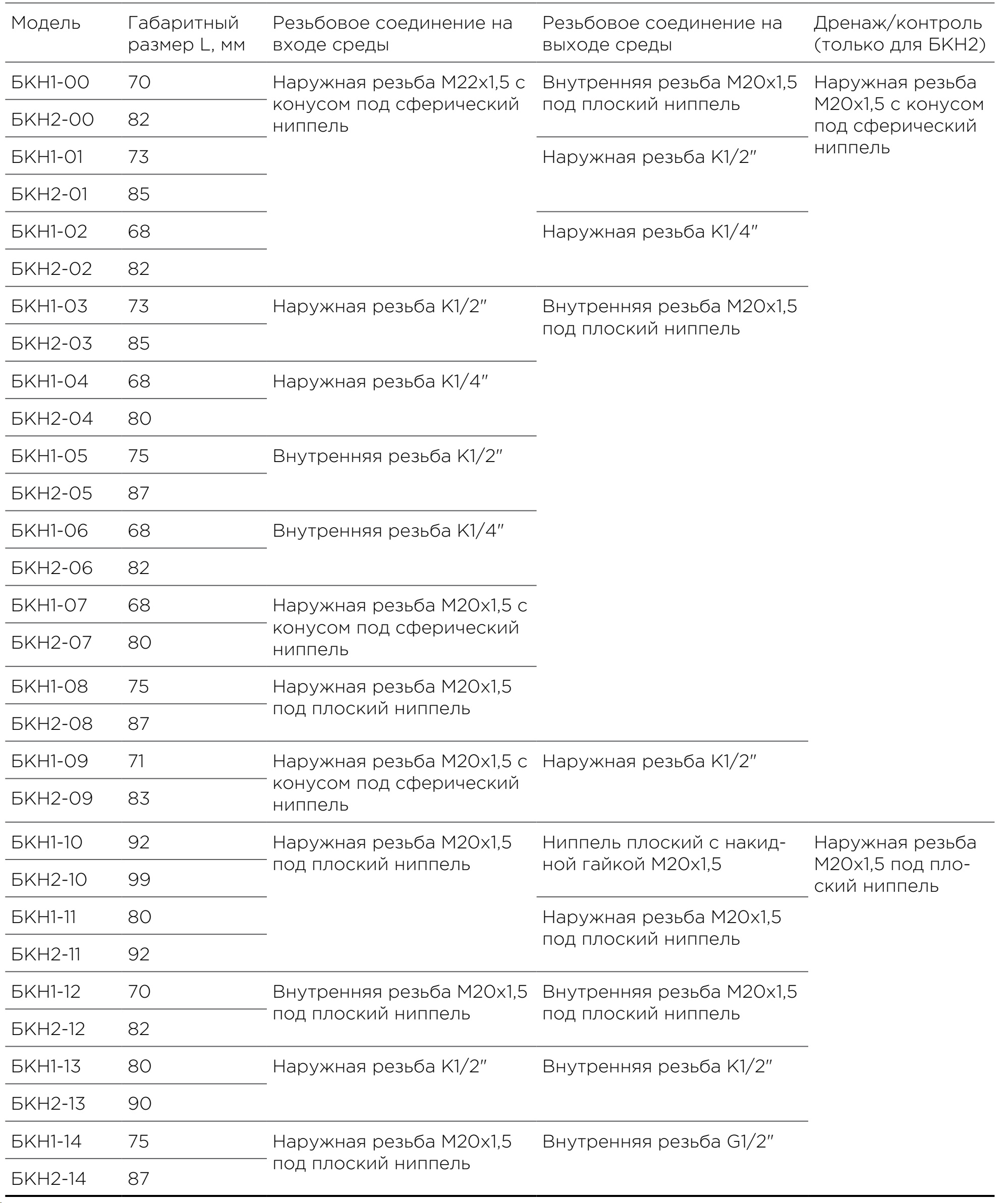

Модели клапанных блоков.
 |
 |
 |
 |
 |
 |
| БКН 1-08 | БКН 1-10 |
 |
 |
 |
| БКН 2-08 | БКН 2-10 | БКН 2-22 |
