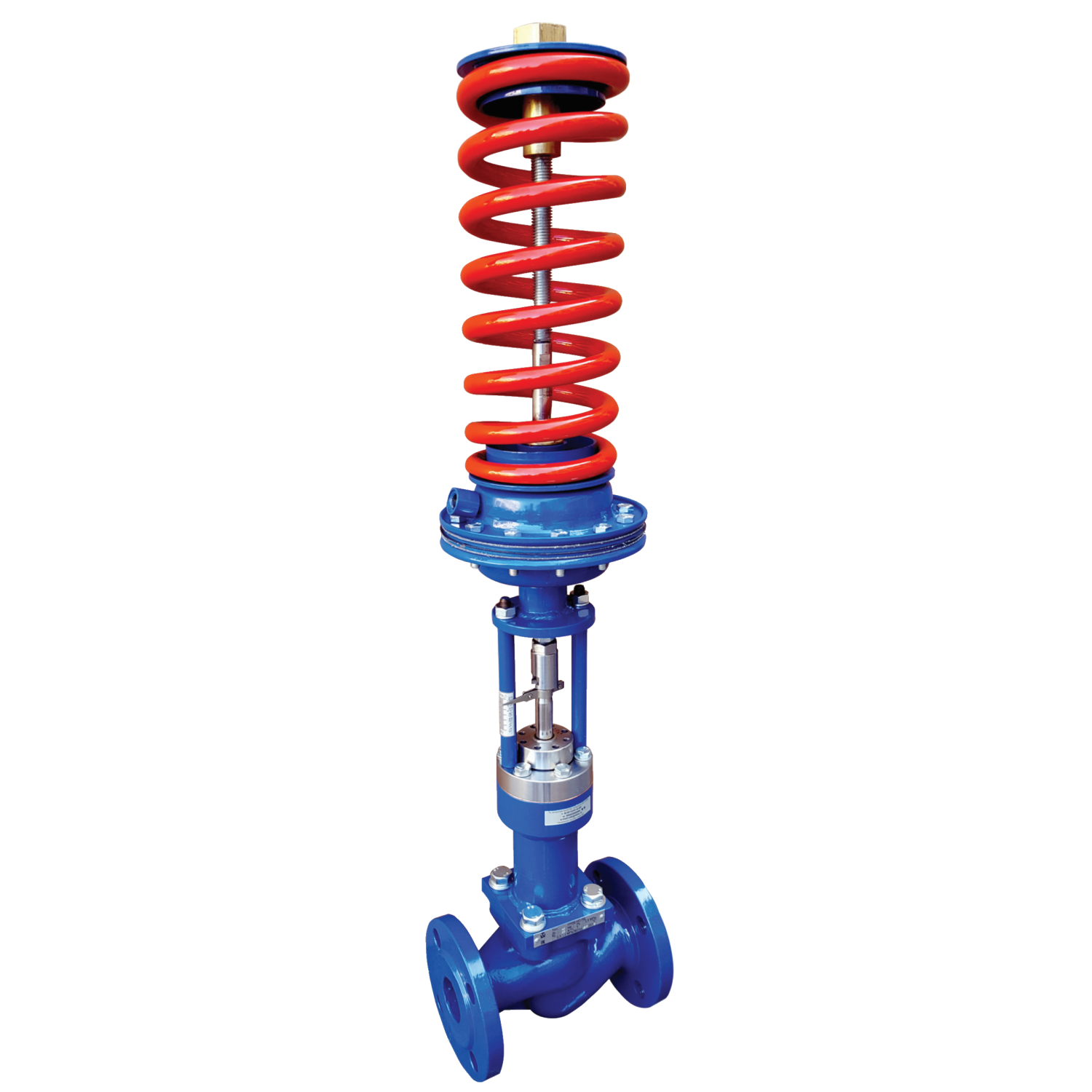

УРРД-НО / НЗ-РД, регулятор давления до / после себя

Ду15-200, РN 1.6 МПа, t раб.среды до +150 С, корпус - чугун СЧ20, пределы настройки: 0,05-0,3 / 0,1-0,6 / 0,3-1,2 МПа. Доставка по РФ!

Подробное описание

Регуляторы давления до / после себя фланцевые, Ду 15 - 200, РN 1.6 МПа.

ВАЖНО!!! При заказе клаланов укажите:

1. необходимые пределы настройки: 0,05 - 0,3 МПа / 0,1 - 0,6 МПа, 0,3 - 1,2 МПа;

2. условную пропускную способность Кvу м3/час (от 0,25 до 400 таблица технические характеристики, ниже)

Назначение

Регулятор давления «после себя» предназначен для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после регулятора.Исполнение клапана «нормально открытое». Клапан регулятора закрывается при превышении заданной величины давления.

Регулятор давления «до себя» предназначен для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной до регулятора. Исполнение клапана «нормально закрытое». Клапан регулятора открывается при превышении заданной величины давления. Регулятор давления работает только при постоянном расходе среды через регулятор

УРРД-НО-РД

Регулятор
давления

Регулятор давления предназначен для использования в системах с постоянным расходом среды через регулятор. При полностью закрытом затворе клапан регулятора имеет относительную утечку 0,16% от Кvy.

УРРД-НО-РД-з

Регулятор
давления
запорный

Регулятор предназначен для использования на тупиковых трубопроводах.
При отсутствии водоразбора прибор предотвращает превышение давления после регулятора, полностью перекрывая проходное сечение клапана (класс герметичности «А» по ГОСТ 9544).

Технические характеристики

Исполнение	Односедельное Регулирующие / Запорные												Двухседельное
Номинальный диаметр DN, мм	15	20	25	32	40	50	65	80	100	125	150	200	100	150
Условная пропускная способность Кvу, м3 /ч	0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0	1,6 2,5 4,0 6,3	1,0 1,6 2,0 2,5 3,2 4,0 6,3 8,0 10	4,0 6,3 10 16	10 16 20 25	12,5 16 25 32 40	25 40 50 63	25 40 63 80 100	63 100 160	100 125 160 200 250	160 250 320	250 320 400	250	400
Номинальное давление, РN, МПа	1,6
Относительная утечка	0,16% от Кvy 0% от Кvy (Класс герметичности - «А» по ГОСТ 9544)
Тип соединения	Фланцевое по ГОСТ 12820
Регулируемая среда	Холодная и горячая вода, жидкие и газообразные среды, нейтральные к материалам регулятора; (Нефть и нефтепродукты, масла, растворы кислот и щелочей)*
Температура регулируемой среды, °С	До 150

* - изготовление по специальному заказу

Диапазон настройки регулятора

Цвет пружины	Синий	Желтый	Красный
Пределы настройки, МПа	0,01-0,07	0,05-0,3	0,1-0,6	0,3-1,2
Эффективная площадь диафрагмы, см2	82			34

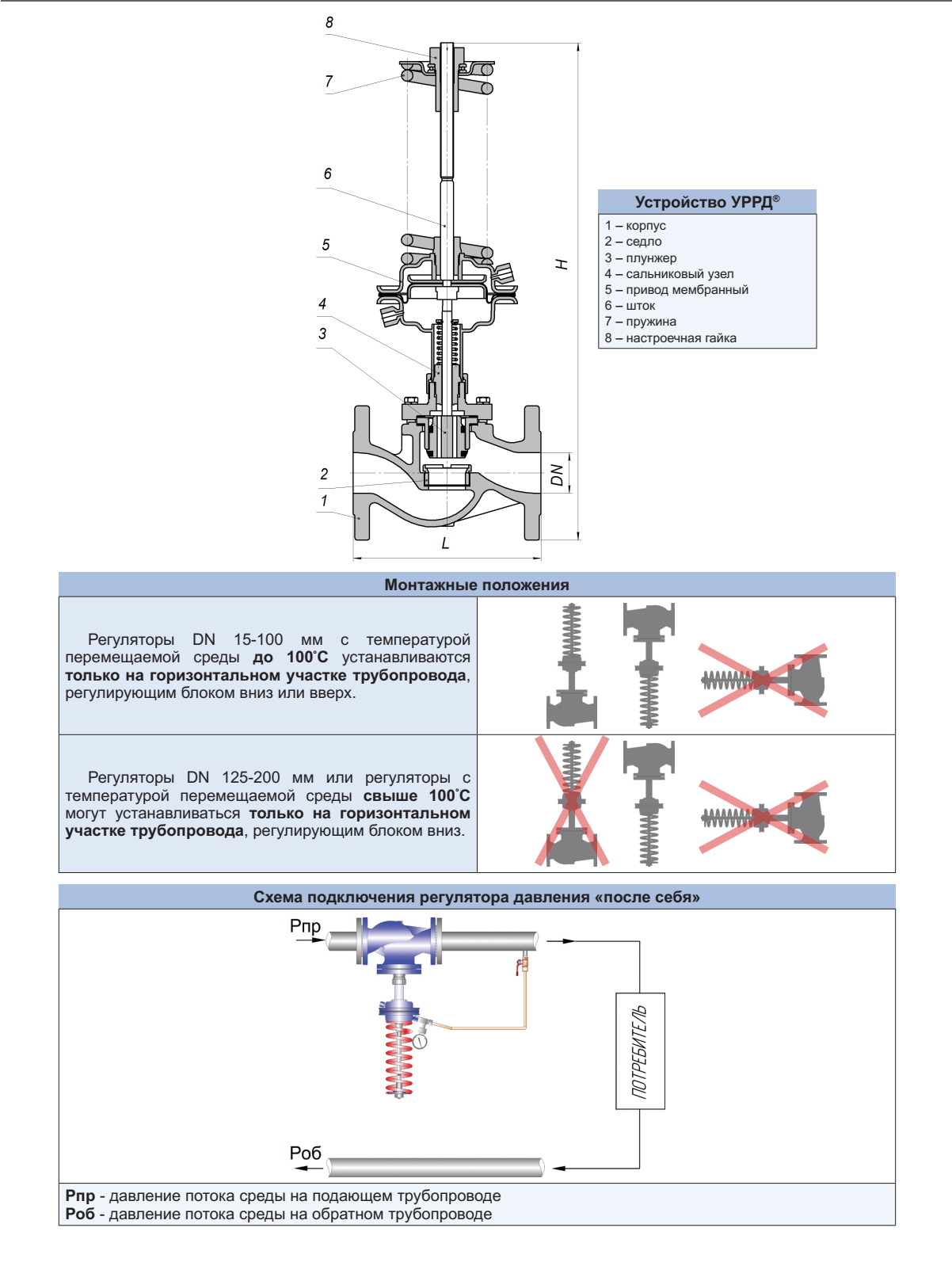

Материалы основных деталей регуляторов

Корпус клапана	Чугун СЧ20 (GG20)	Сталь 25Л (GS-52)	Сталь 09Г2С (9MnSi5)	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
	РN 1,6 МПа	РN 1,6 МПа	PN 1,6 МПа	PN 1,6 МПа
Плунжер	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Седло	Сталь 12Х18Н10Т (Х10СrNiTi18-10) (Латунь ЛС59 (CuZn38Pb1) — под заказ)
Мембрана	Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM, силиконовый каучук VMQ — под заказ)
Уплотнение штока *	Фторкаучук (FPM), Фторопласт (PTFE), Этилен-пропиленовый каучук (EPDM)
Уплотнение в затворе **	«Металл по металлу» / Металл-фторопласт (PTFE)

* - в зависимости от рабочей среды и температуры
** - в зависимости от герметичности.

• Покраска корпусов и других деталей регуляторов выполнена полимерной порошковой краской.
• Соединение седла с корпусом клапана разъемное (резьбовое), обеспечивает легкую замену седла при его
износе.
• Конструкция клапана обеспечивает замену исполнительного механизма без демонтажа клапана с трубопровода.
• Применение подшипника под настоечной гайкой обеспечивает плавную и легкую настройку регулятора.

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию.

Срок консервации – 5 лет.

Срок службы – не менее 10 лет. Наработка на отказ – 100000 часов.
