Диаметр корпуса
150
мм
Класс точности
1,5
Диапазон показаний давлений, МПа
−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Рабочая температура
Окружающая среда: −60…+60 °C, измеряемая среда: до +150 °C
Тип контактов
с магнитным поджатием, серебряное покрытие
Максимальное напряжение
−220 В, ~380 В
Максимальная разрывная мощность контактов
30 Вт, 50 В·А
Корпус
IP40, сталь, цвет черный
Присоединение
Радиальное
Резьба присоединения
G½ или М20×1,5
Конструкция

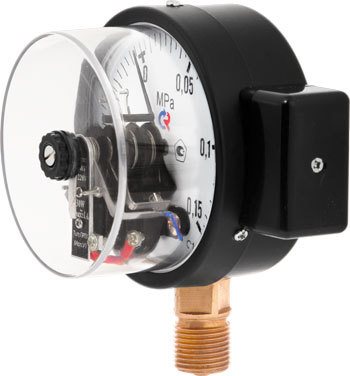

Электроконтактная приставка может быть установлена на ТМ (ТВ, ТМВ)-510 или ТМ (ТВ, ТМВ)-610 с радиальным расположением штуцера и классом точности 1,5. Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).
Принцип действия
Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.
Электрическая схема
Одноконтактная — Исп. I (ОЗ для ТМ и ТМВ, ОР для ТВ), Исп. II (ОР для ТМ, ОЗ для ТВ и ТМВ) Двухконтактная — Исп. III (ЛРПР)**, Исп. IV (ЛЗПЗ)**, Исп. V (ЛРПЗ для ТМ, ПРЛЗ для ТВ, ЛЗПЗ для ТМВ), Исп. VI (ЛЗПР)** ** — только ТМ
Минимальные электрические характеристики
Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний
±4
Межповерочный интервал
2 года
