ПРИМЕР ЗАКАЗА
|
Тип |
биметаллический термометр |
БТ |
|
Диаметр корпуса, мм |
63 |
3 |
|
80 |
4 |
|
|
100 |
5 |
|
|
150 |
7 |
|
|
Присоединение |
осевое |
1 |
|
Материал штока |
нержавеющая сталь |
2 |
|
Материал корпуса и кольца |
коррозионностойкая сталь |
1 |
|
Материал гильзы |
латунь |
1 |
|
нержавеющая сталь |
2 |
|
|
Диапазон показаний температур, °C |
−40…+60 0…+60 / 100 / 120 / 160 / 200 / 250 / 350 / 450 |
|
|
Резьба присоединения |
G½; М20×1,5 |
|
|
Длина погружной части, мм |
46 / 64 / 100 / 150 / 200 / 250 / 300 |
|
|
Класс точности |
Ø80, 100, 150 |
1,0 / 1,5 |
|
Ø63 |
2,5 |
|
Пример обозначения:
БТ − 3 1. 2 1 1 (0–120 °C) G½. 100. 1,5

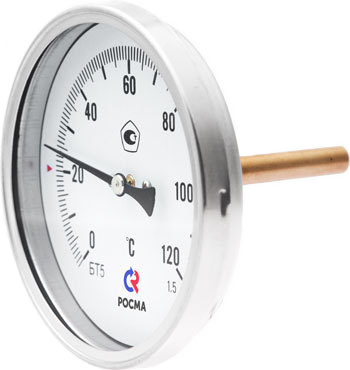

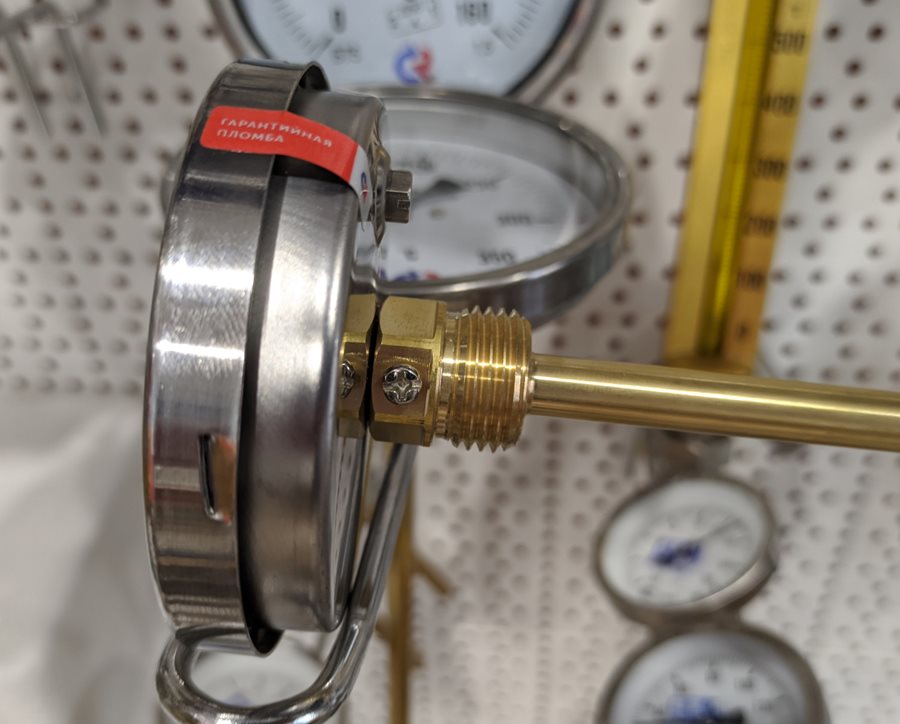

Тип БТ, серия 211. Термометры биметаллические (осевое / радиальное присоединение) в комплекте с защитной латунной* погружной гильзой. Термометры предназначены для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина, которая изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус термометра изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.
Область применения: системы кондиционирования, теплоснабжения, водоснабжения.
