Наша компания предлагает комплексное решение по оснащению технологического, инженерного оборудования и коммуникаций узлами отбора давления, разряжения, напора. Тесное сотрудничество практически со всеми Российскими производителями вспомогательного оборудования и арматуры для КИП иА позволяет нам поставлять все необходимые детали для узлов обвязки с учетом параметров технологических процессов (среда - агрессивная или неагрессивная, кристаллизующаяся), давление (от 1,0 до 40 МПа), диапазон предельных температур (от -60 до +400°C), конструктив трубопроводов и аппаратов (вариант установки или присоединения конструкции к трубопроводу: резьбовое, фланцевое, под сварку).

Мы заинтересованы в долгосрочном сотрудничестве, поэтому для постоянных партнеров предлагаем индивидуальные условия поставок.

---

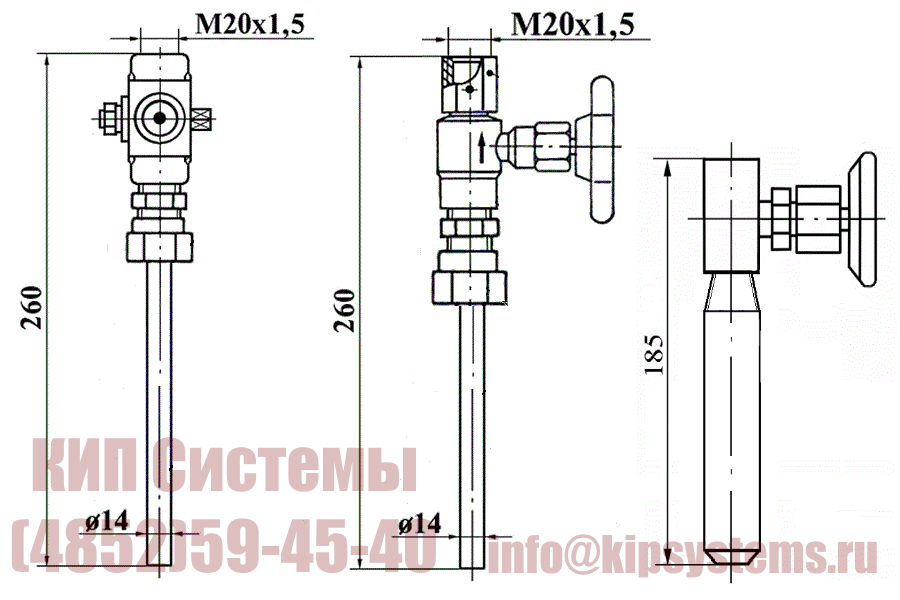

Отборное устройство давления ЗК14.

Монтажные элементы, изготавливаемые из стали различных марок и предназначеные для установки на них приборов и подключения к ним соответствующих импульсных линий систем автоматизации технологических процессов, для непрерывного или периодического отбора контролируемой среды и передачи ее параметров к измерительному преобразователю или из­мерительному прибору. Отборные устройства монтируются на промышленных коммуникациях, технологических трубопроводах, емкостях и аппаратах. По типу исполнения подразделяются на: прямые, прямые петлевые, прямые петлевые с боковым отводом, угловые,  угловые петлевые.

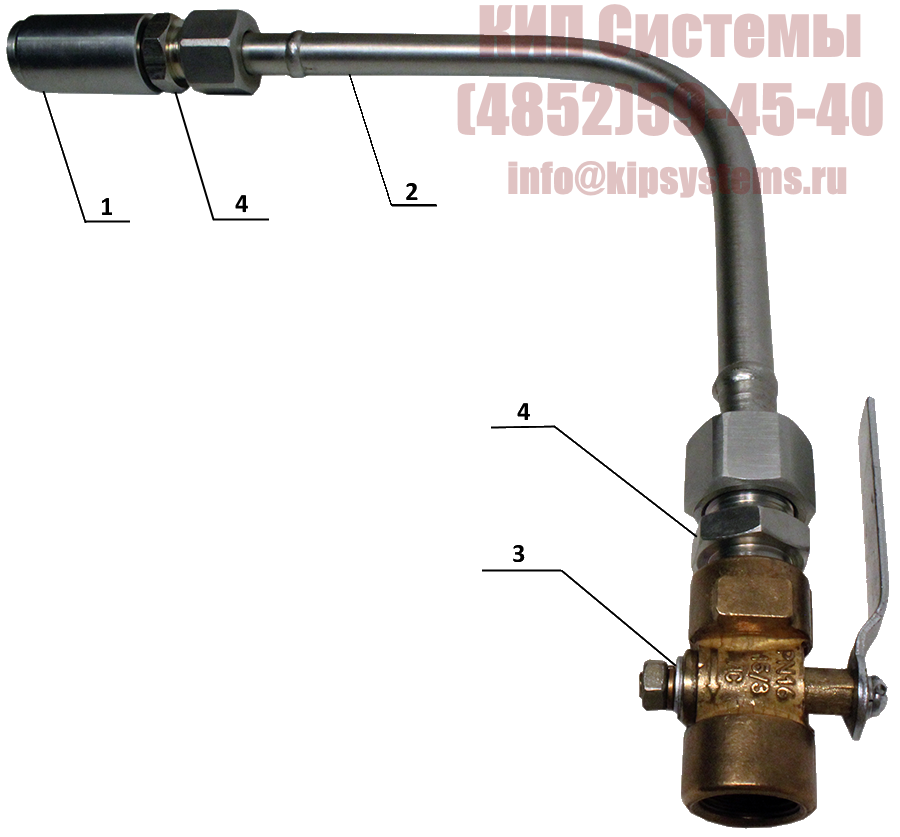

Как правило отборные устройства состоят из следующих деталей: Детали присоединения к трубопроводам, ёмкостям, аппаратам – бобышки, футорки, штуцера приварные; Проводимая часть компенсационная – сосуды трубные, разделители сред, петлевидные и прямые демпферные трубки и т.п. для защиты от воздействия рабочей среды на манометры и КИПиА; Управляющая часть – трехходовые краны, запорные клапаны, шаровые краны. Мы можем поставить в составе отборного устройства клапаны Ру до 40 МПа или шаровые краны Ру до 25МПа. Соединительные детали – переходники на различные диаметры, резьбы внешние или внутренние, ниппельные соединения под приварку к бобышкам или трубкам.



Таблица подбора отборных устройств.



---

Закладные конструкции ЗК4 (бобышки, расширители).

Детали, встраиваемые в технологическое оборудование и трубопроводы для последующей установки на них термопреобразователей, приборов измерения давления, уровня, запорной арматуры, присоединения импульсных линий. Основные материалы исполнения: сталь 20, нержавеющая сталь 08Х18Н10, 12Х18Н10Т, конструкционная низколегированная сталь 09Г2С.



---

Отборное устройство (манометрическая сборка).

Отборное устройство давления (манометрическая сборка), предназначены для отбора импульса давления и монтажа манометров на технологических трубопроводах и аппаратах.

Исполнение – прямое петлевое с боковым отводом;

Среда - вода, нефтепродукты;

Условное давление – 16 МПа;

Температура – 200⁰ С;

Материал : Ст.20 оц, 09Г2С, 12Х18Н10Т;

Клапан: 15с54бк/15с67бк, 15лс54бк/15лс67бк, 15нж54бк/15нж67бк, 31с77нж, 31с45нж, 31лс77нж, 31лс45нж, 31нж77нж, 31нж45нж.

Возможна комплектация отводов в соответствии с заявкой заказчика.





---

---

Трубки отборного устройства стандартного исполнения с наружным диаметром 14 мм и специального исполнения с наружным диаметром 20 мм, толщина стенки 2 мм.

---

Трубка отборного устройства с внутренней резьбой к прибору, к процессу - под приварку.



ОУ1 прямое	ОУ2 угловое ОУ2 угловое с петлей	ОУ3 прямое с петлей
Материал исполнения - ст.20, 09Г2С, 12Х18Н10Т; Присоединительная резьба М20х1,5,G1/2, К1/2, R1/2; Наружный диаметр  14 мм, толщина стенки 2 мм; Максимальное давление среды Ру до 40 МПа. (400 кгс/см2). Выгодная цена! Звони (4852) 59-45-40

Трубка отборного устройства с внутренней резьбой к прибору, к процессу - под приварку с усилением.

ОУ1-1 прямое	ОУ2-1 угловое ОУ4-1 угловое с петлей	ОУ3-1 прямое с петлей
Материал исполнения - ст.20, 09Г2С, 12Х18Н10Т; Присоединительная резьба М20х1,5,G1/2, К1/2, R1/2; Наружный диаметр  14 мм, толщина стенки 2 мм; Максимальное давление среды Ру до 40 МПа. (400 кгс/см2). Выгодная цена! Пиши info@kipsystems.ru

Трубка отборного устройства с внутренней резьбой к прибору, к процессу - наружная резьба.

ОУ1-2 прямое	ОУ2-2 угловое ОУ4-2 угловое с петлей	ОУ3-2 прямое с петлей
Материал исполнения - ст.20, 09Г2С, 12Х18Н10Т; Присоединительная резьба М20х1,5,G1/2, К1/2, R1/2; Наружный диаметр  14 мм, толщина стенки 2 мм; Максимальное давление среды Ру до 40 МПа. (400 кгс/см2). Выгодная цена! Звони (4852) 59-45-40

 Трубка отборного устройства с внутренней резьбой к прибору и процессу.

ОУ1-3 прямое	ОУ2-3 угловое ОУ4-3 угловое с петлей	ОУ3-3 прямое с петлей
Материал исполнения - ст.20, 09Г2С, 12Х18Н10Т; Присоединительная резьба М20х1,5,G1/2, К1/2, R1/2; Наружный диаметр  14 мм, толщина стенки 2 мм; Максимальное давление среды Ру до 40 МПа. (400 кгс/см2). Выгодная цена! Пиши info@kipsystems.ru

 Трубка отборного устройства с наружной резьбой к прибору и процессу.

ОУ5-2 прямое	ОУ6-2 угловое	ОУ7-2 прямое с петлей



ОУ8-2 угловое с петлей Материал исполнения - ст.20, 09Г2С, 12Х18Н10Т; Присоединительная резьба М20х1,5,G1/2, К1/2, R1/2; Наружный диаметр  14 мм, толщина стенки 2 мм; Максимальное давление среды Ру до 40 МПа. (400 кгс/см2). Выгодная цена! Звони (4852) 59-45-40

Трубка отборного устройства с наружной резьбой к прибору с гайкой с внутренней резьбой к процессу.

ОУ5-3 прямое	ОУ6-3 угловое	ОУ7-3  прямое с петлей

ОУ8-3 угловое с петлей

Материал исполнения - ст.20, 09Г2С, 12Х18Н10Т; Присоединительная резьба М20х1,5,G1/2, К1/2, R1/2; Наружный диаметр  14 мм, толщина стенки 2 мм; Максимальное давление среды Ру до 40 МПа. (400 кгс/см2). Выгодная цена! Пиши info@kipsystems.ru

По согласованию с заказчиком трубки могут быть изготовлены с другими резьбами, габаритами и конфигурациями, а так же с другими диаметрами и толщиной стенки.
